| 设备标准 | 技术参数 |

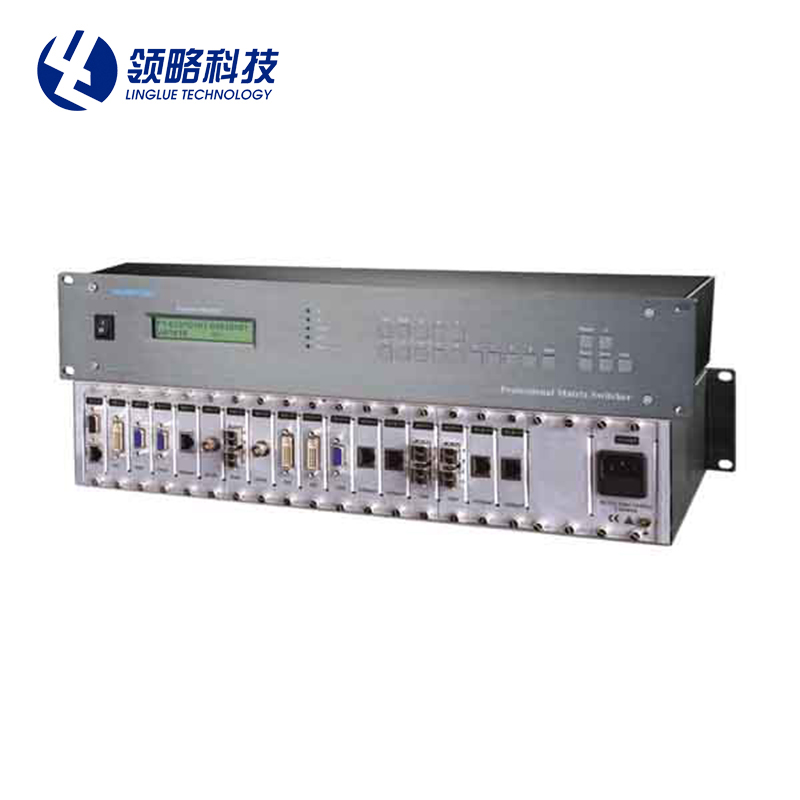

| 2U插卡机箱 | 支持8张输入卡，8张输出卡任意组合 |
| DVI卡 | DVI接口（TMDS 2.9V/3.3V）, 阻抗100Ω，带宽，4.95Gbps(R.G.B每色1.65 Gbps) |
| HDMI卡 | HDMI接口（TMDS 2.9V/3.3V）, 阻抗100Ω.带宽，4.95Gbps(R.G.B每色1.65 Gbps) |
| SDI卡 | BNC接口，阻抗75Ω.带宽.3Gbps,向下兼容1.5Gbps的HD-SDI高清信号和SDI标清视频信号 |
| VGA卡 | 15芯D型接口 （RGB—0.7Vp_p,HV—TTL电平），阻抗75Ω.带宽400MHz（-3dB）,支持1920X1080P高清在内的现有所有的高分辨率信号. |
| YPbPr卡 | 15芯D型接口（PbPr—0.6Vp_p,Y—1.0Vp_p电平），阻抗75Ω.带宽.150MHz（-3dB） |
| Video卡 | BNC接口（1.0Vp_p）,阻抗75Ω.带宽.150MHz（-3dB）,支持NTSC、PAL、SECAM、HDTV等模拟信号 |
| HDBaseT卡 | RJ445接口，输入信号幅度最大1000mVp_p,阻抗100Ω.带宽.5Gbps×4 |
| Fiber卡 | 4LC接口，光波长：850nm 多模四芯.带宽.1.25Gbps×4（四芯） |
| Fiber卡 | LC接口，光波长：1310nm 单模单芯.带宽.10Gbps（单芯） |
| 4K信号卡 | HDMI接口 兼容DVI信号，支持最高：3840x2160P30.带宽.数据速率最高 8.91Gbps (R、G、B每色2.97 Gbps) |
| 通道间隔离度 | >65dB |
| 最大传播延时 | 5ns(±1ns) |
| 切换速度 | ≤100ns |
| 串行控制接口 | RS-232，9-针母D型接口 |
| 波特率与协议波特率 | 9600 |
| 数据位 | 8位 |
| 停止位 | 1位，无奇偶校验位 |
| 串行控制口结构 | 2=TX，3=RX，5=GND |
| 网络控制接口 | RJ45 |
| 网络控制协议 | UDP；TCP/IP |
| 电 源 | 100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源 |
| 功 率 | 平均功率 ≤400W+400W |
| 存储环境温度 | -20°C ~ +60°C |
| 工作环境温度 | 0°C ~ +50°C |
| 相对环境湿度 | 5% ~ 75% |
| 平均无故障时间 | 40，000小时 |
产品特色
1采用单卡单路插卡式模块化结构设计，支持多种接口信号格式混入混出功能，应用灵活，节省成本，便于系统升级、扩容及维护。
2入通道具有EDID编辑功能，用户可自定义非标准的EDID信息以适应各类应用场合。
3讯级核心数字交换芯片，具有超强的抗干扰能力及长期连续工作的高稳定性。
44K输入卡包括双链路DVI输入，HDMI1.4输入。4K输出卡包括双链DVI输出卡，HDMI1.4输出卡。
5独特的信号链路屏蔽设计技术，保证了信号的完整性。
6输入端设计了过电压保护，降低了设备被损坏的概率，多重保护措施，具有ESD保护功能。
7高速率浮点运算技术，提高设备的切换速度，实现指令快速控制。
8具备掉电状态自动存储保护、开机自动恢复记忆功能。
9具有双电源冗余热备份功能，高可靠电源系统，可实现7天24小时全天候工作。
10带UC/OS-II操作系统，真正实现了智能化控制，保证了设备的稳定运行。
11供多种管理方式：面板管理、触摸管理、网络管理、RS232管理及计算机软件管理。
