SMF8系列高清混合矩阵

SMF8系列高清插卡系列切换矩阵采用美国进口ADI主控芯片。可配置8路输入、8路输出，专门针对计算机高分辨率HDMI数字图像音频信号的传输切换而设计的高性能宽带智能矩阵开关设备，在强大的ADI10.2Gbps带宽切换芯片和输入MCU芯片的支持下可以充分的将多路输入信号任意选择一路或多路分别输出给一路或多路显示设备。更快的通道切换速度，可兼容支持HDMI信号DVI信号VGA信号，提供良好的高清晰表现表现，保证了图像信号能高保真地输出。安装简单，即插即用；切换灵活：手动、遥控、电脑软件、网络、等多种控制方式，本产品广泛用于军队、电信、电力、石油、科研等高要求应用领域。


设备标准	技术参数

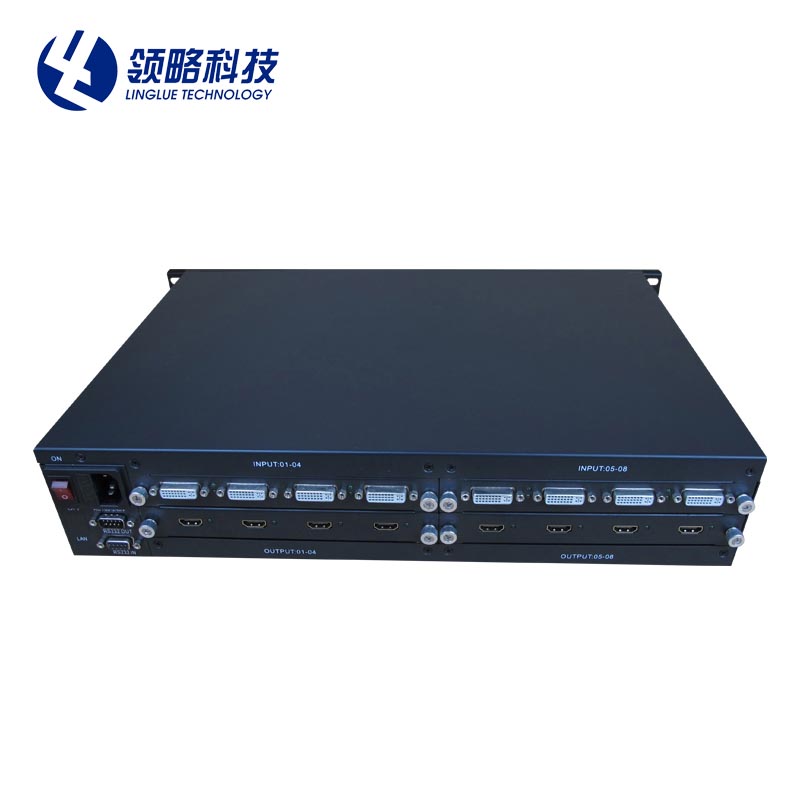

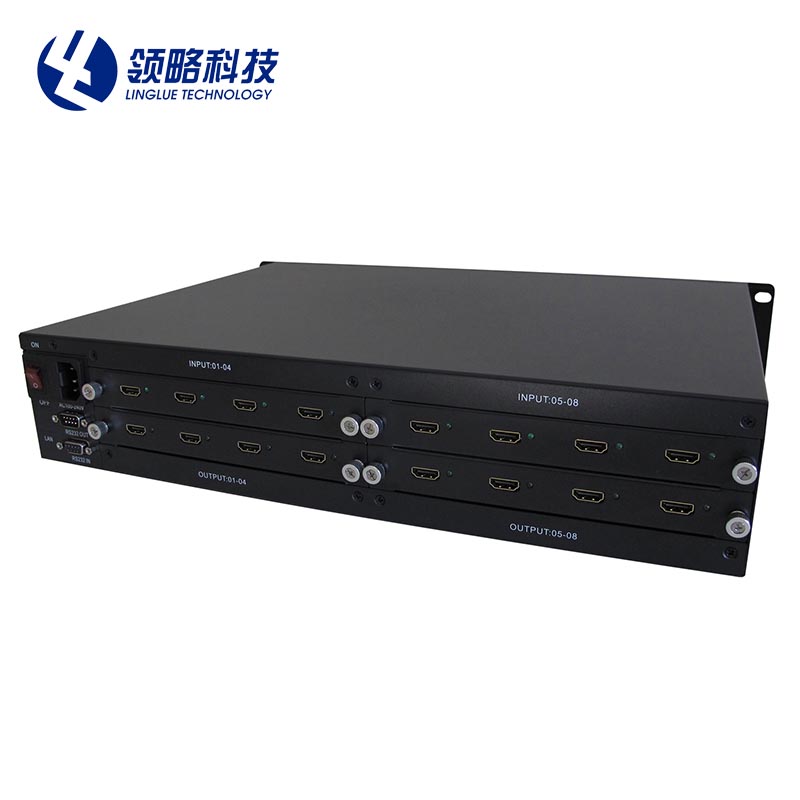

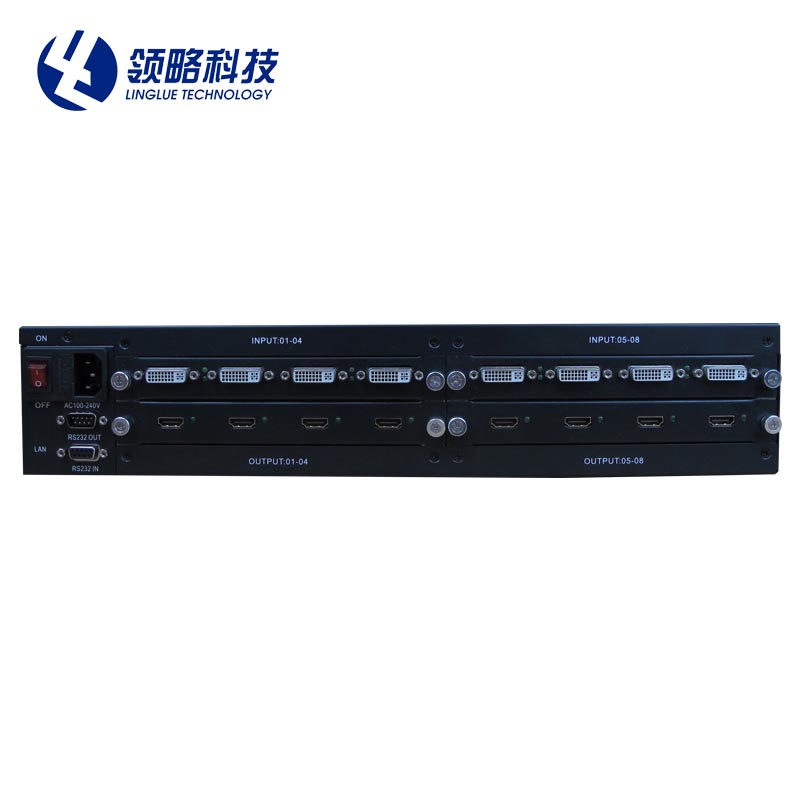

2U插卡机型	支持2张输入卡，2张输出卡任意组合
HDMI板卡	HDMI-A接口支持HDMI1.4版本HDCP解密
DVI板卡	DVI-D接口支持1920*1200/60Hz；1080P
VGA板卡	DB15接口支持3.5音频，400M带宽
带宽	10.2Gbps（满载）
分辨率	3840*2160/30Hz；1920*1200/60Hz；1080P；3D&720P等
协议	支持HDMI1.4HDCP1.4标准；向下兼容HDMI1.3bDVI1.0等
最大传输延时	5nS(±1nS)
切换速度	150ns(最长时间)
信号类型	HDMI1.4规范中的HDMI-A全数字T.M.D.S.信号
传输距离	1920*1080P输入30米，输出30米
EDID管理	支持手动按键拷贝输入端口EDID
输出阻抗	差分100Ω
输出摆幅	800mVp-p

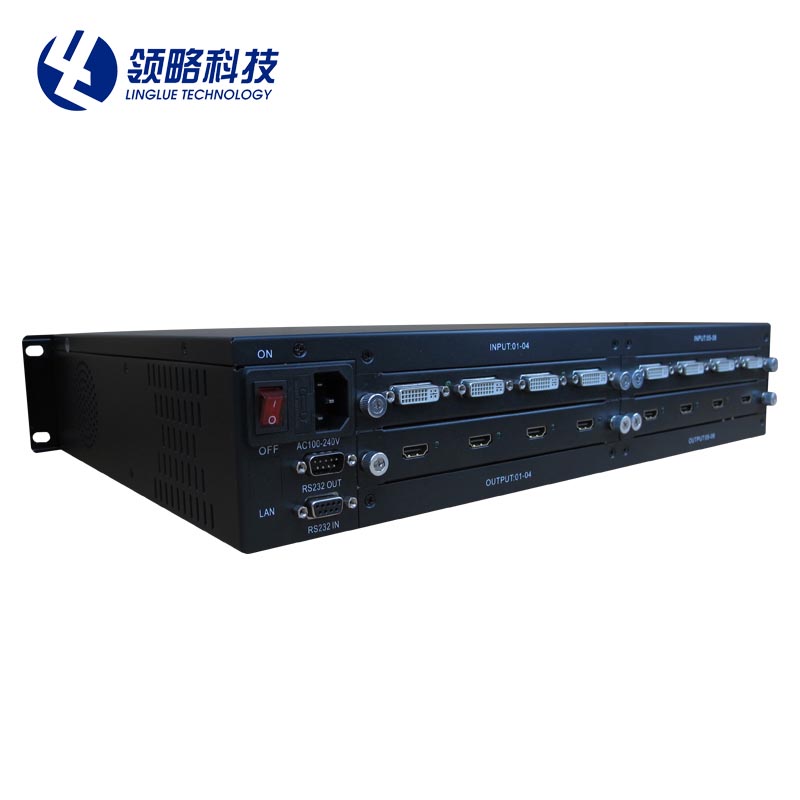

串接接口	RS232,9孔D-Sub型连接器，端口2，3，5分别直通
串口参数	9600bps、8位数据、1位起始位、1位停止位、无校验
输入电压	AC100～240V，50/60Hz
控制方式	面板、遥控、RS232、自动




产品特色
高清插卡式高清矩阵采用4路一张板块，可支持项目现场更换拔插输入输出板块，同时兼容HDMI信号DVI信号VGA信号。方便扩展维护，灵活配置输入输出路数。
兼容HDMI1.4，支持HDCP高带宽数字内容保护技术。输入信号丢失LED指示，支持蓝光DVD等矩阵管理。
输入板块自带数字均衡调整电路、信号放大IC以及可独立处理信号MCU，输出板块自带信号预加重增益电路。使信号能进行更长距离传输，输入加输出都可超过40米距离
采用国际标准机架式金属机箱，高档全铝拉丝前面板。配有方便操作的控制面板按键以及高档蓝光液晶显示屏，同时可以通过配套的红外遥控和电脑控制软件进行多方位任意切换。
采用运行速度更快更稳定的进口ARM处理器控制，保证矩阵系统有效运行；
高清矩阵自带断电记忆功能，有效保护了现场原有画面状态情况；
矩阵PCB板块采用全贴片SMT工艺，电信级ADI核心数字交换芯片，自带ESD静电保护功能以及强大的抗干扰功能；
运用点对点无损传输数字信号方式，保证了高保真的图像信号输出；
采用国际标准宽电压输入电源，保证了矩阵系统的稳定性和可靠性。
支持EDID管理功能，可通过设备按键进行读取方便快捷
