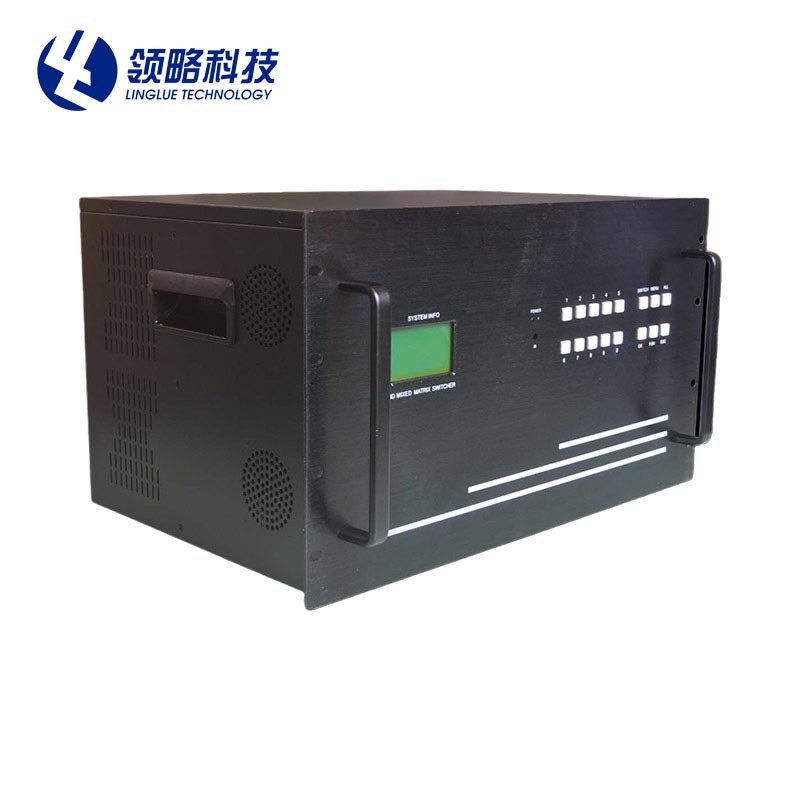

24路HDMI矩阵切换器

HDMI电脑数字信号矩阵切换器具有高达10.2Gbps的带宽，支持HDMI1.4，支持480p，720p，1080i，1080P， 2K分辨率，可在此信号模式下使信号传输衰减降至最低，保证图像信号能高保真地输出。

设备标准	技术参数
6U	380mm*250mm*270mm
HDMI板卡	HDMI接口支持1920*1200/60Hz；1080P
信号类型	Type-A型HDMI锁扣母头
带宽	10.2Gbps（满载）
分辨率	1080P；3D&720P等
协议	支持HDMI1.4HDCP1.4标准；向下兼容HDMI1.3bDVI1.0等
最大传输延时	5nS(±1nS)
切换速度	150ns(最长时间)
信号类型	HDMI1.4规范中的HDMI-A全数字T.M.D.S.信号
传输距离	1920*1080P输入30米，输出30米
EDID管理	支持手动按键拷贝输入端口EDID
输出阻抗	差分100Ω
输出摆幅	800mVp-p
串接接口	RS232,9孔D-Sub型连接器，端口2，3，5分别直通
串口参数	9600bps、8位数据、1位起始位、1位停止位、无校验
输入电压	AC100～240V，50/60Hz
控制方式	面板、遥控、RS232、自动
功耗	20～150W（视具体型号确定功耗）

产品特色
u 支持 1080P/60Hz
u 前面板LCD状态显示，可显示设备各通道的切换状态
u 断电现场切换记忆保护功能；特有ESD静电保护功能
u 设备自带EDID拷贝功能（目前支持HDMI、DVI），
u 支持无信号时状态监控、故障判断，
u 兼容远端控制设备（如：快思聪、快捷、AMX等国内外所有中控）
u 快速响应切换时间，安装简单，即插即用
u 支持多通道同时切换，地址设置等功能
u 支持支持高清电视（HDTV）信号
u 兼容远端控制设备（如：快思聪、快捷、AMX等国内外所有中控）
u 安装简单，即插即用
