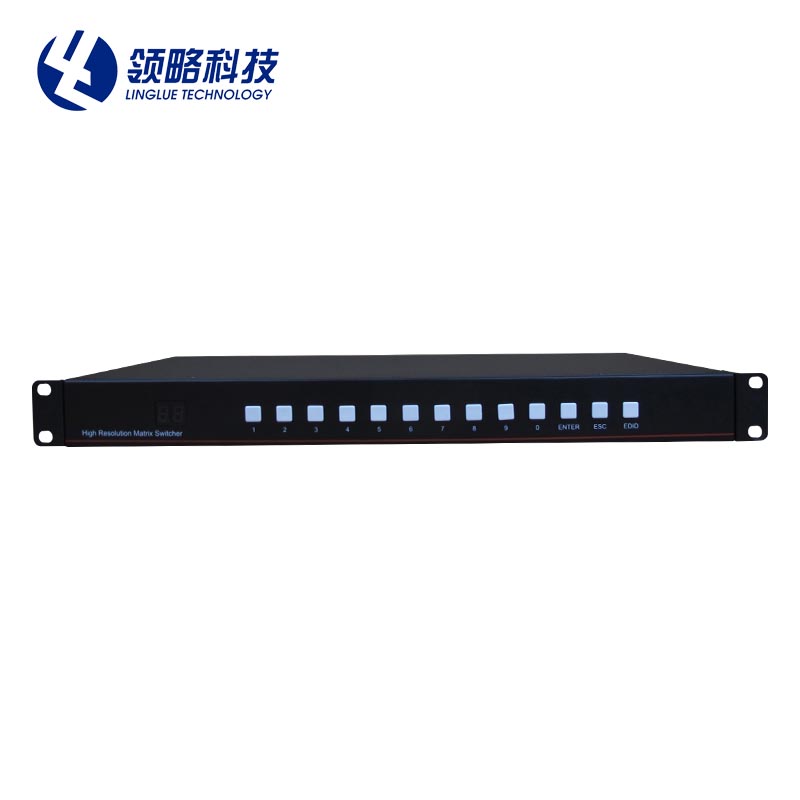

4路4KHDMI矩阵切换器

HDMI 数字视频矩阵支持，红外遥控；RS-232、TCP/IP 控制，矩阵采用前面板触摸按键操控，具有 LCD 显示状态。适用于任何规模的 标准数字视频信号的传输应用。可以适应 7×24 小时不间断工作状态，并且平均无故障工作 时间大于 40,000 小时，为系统提供稳定可靠的信号传输切换中枢。应用范围包括数字视频 多屏显示系统，广播电视系统，医学示教系统，指挥控制系统等需求高品质数字视频显示领域。


类别		描述
功能	传输信号类别	HDMI/DVI 信号
	传输电缆	HDMI/DVI ，AWG26 HDMI1.3 电缆标准
电源部分	供电方式	可插拔式，AC165～265V，DC12V 300W 电源
	功耗	<60W，根据使用板卡数量而定
HDMI 性能 及接口	支持 HDMI 版本	HDMI1.3 1.4
	支持 HDCP 版本	HDCP1.4
	HDMI 分辨率	1080p/1080i/720p/576p/576i/480p/480i，3D，4K ×2K
	支持视频色彩格式	24 位/30 位/36 位/48 位
	支持音频格式	DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD
	最大传输速率	10.2Gbps
	输入输出 TMDS 信号	0.5～1.5Vp-p（TMDS）
	输入线缆长度	≤5m（AWG26 HDMI1.3 电缆标准）
	输出线缆长度	≤5m（AWG26 HDMI1.3 电缆标准）
选程控制	RS232，TCP/IP	9600 波特，8 位，1 位停止位、无校验位；LAN
防护级别	静电防护	1a 接触放电 3 级 1b 空气放电 3 级
操作环境	工作温度	0℃~60℃ 无冷凝
	存储温度	-20℃~75℃
	湿度（无凝结）	20%~70%RH
操作响应	通道切换速度	<200ns
操作软件	PC 控制软件	MATRIX 1.0，用于 WindowsXP/Vista/WIN7
机体属性	材料/颜色	电解板，黑色
	选配组件	1U/3/5U 机箱，适用 19 英寸机柜
可靠性	平均故障间隔时间	>40000 小时

产品特色
u 支持 1080P/60Hz，4K×2K/30Hz
u 前面板LCD状态显示，可显示设备各通道的切换状态
u 断电现场切换记忆保护功能；特有ESD静电保护功能
u 设备自带EDID拷贝功能（目前支持HDMI、DVI），
u 支持无信号时状态监控、故障判断，
u 兼容远端控制设备（如：快思聪、快捷、AMX等国内外所有中控）
u 快速响应切换时间，安装简单，即插即用
u 支持多通道同时切换，地址设置等功能
u 支持支持高清电视（HDTV）信号
u 兼容远端控制设备（如：快思聪、快捷、AMX等国内外所有中控）
u 控制方式：手机/平面（Andrond系统）、面板、遥控、RS232、

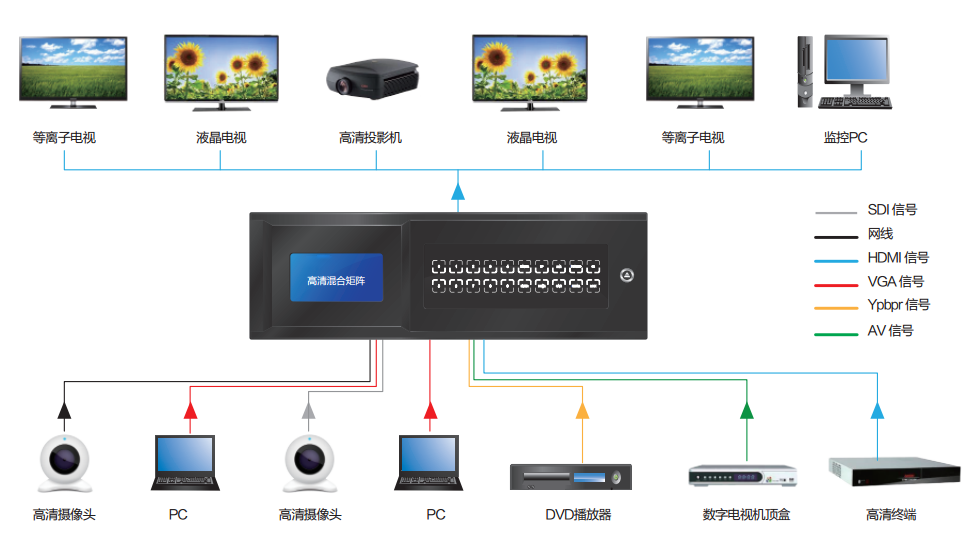

连接示意图
