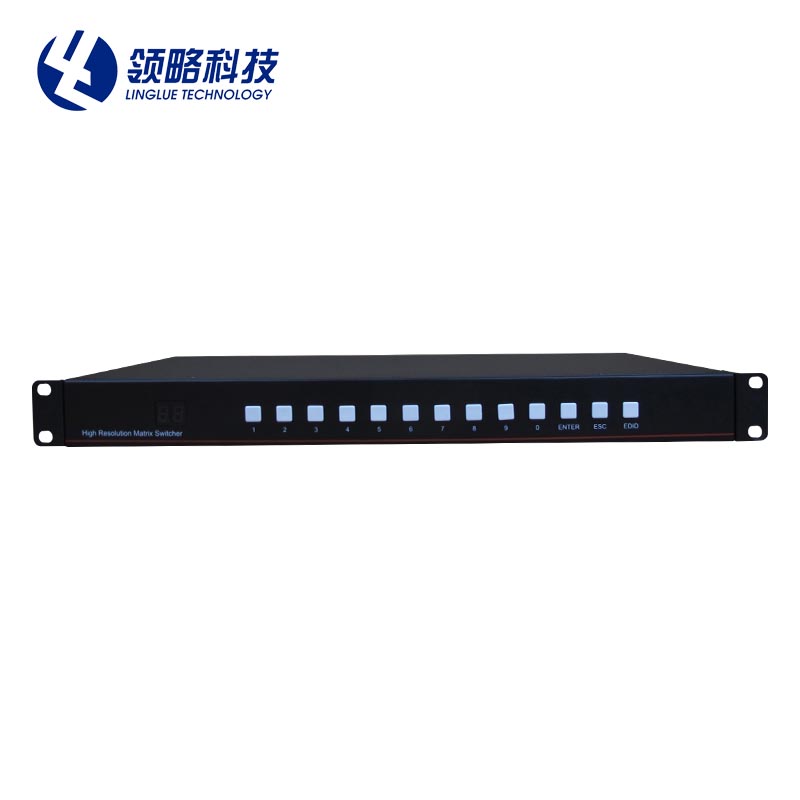

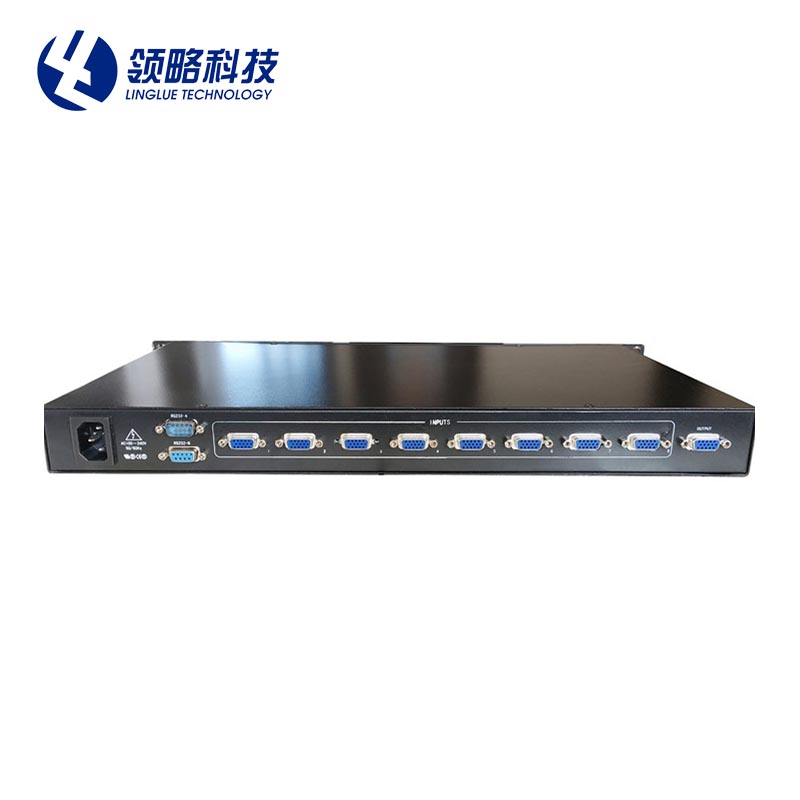

VGA8X1切换器

VGA切换器设计用于传输高解析度计算机视频，用于将多个电脑信号同步或异步切换到输出通道。视频输入/输出接口采用15针HD母接口。具有RS-232通讯接口，方便与电脑、遥控系统或各种远端控制设备连接应用。可自带自动切换功能，自感应信号输入并自动切换到输出通道，多通道输入的情况下默认最后一路信号进行切换，拔掉后切换上一路输入信号，以此类推。


VGA特性
增益：	0dB
带宽：	>260MHz（-3dB）满载
微分相位：	0.05º@4.43 MHz
微分增益：	0.05% @4.43 MHz
最大传播延时：	5ns(±1ns)
切换速度：	≤150ns
VGA输入
信号类型：	VGA信号
接口：	VGA D型15针
最大电平：	1.0Vp-p
阻抗：	75Ω
回波损耗：	-30dB@5MHz
VGA输出
信号类型：	VGA信号
接口：	VGA D型15针
输出电平:	0.7Vp-p
阻抗：	75Ω
回波损耗：	-30dB@5MHz
直流补偿：	最大5mV
同步信号特性
输入/输出信号类型：	TTL
输入阻抗：	510Ω
输出阻抗：	75Ω
极性：	正或负（与输入一致）
控制类型
串行控制接口：	RS-232，9-针母D型接口
波特率：	9600
数据位：	8位
停止位：	1位，无奇偶校验位
串行控制口结构：	2=TX，3=RX，5=GND
规格
电源：	100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源
功率：	≤30W
存储环境温度：	-20°C ~ +150°C
工作环境温度：	-10°C ~ +55°C
相对湿度：	20% ~ 95%
平均无故障时间：	30，000小时


产品特色：
◎视频信号输入、输出接口采用15针HD母接口；
◎支持快速切换操作；
◎采用可编程逻辑陈列电路，任意交互切换；
◎支持视频信号类型有：RGBHV，RGBS，RGsB，RsGsBs；
◎信号长距离传输失真补偿技术；
◎具有掉电记忆功能，带有断电现场保护功能；
◎具有2路RS-232通讯接口，可接中控及自带软件。
◎可手动和自动切换，带遥控功能。
◎内置国际通用电源；
◎标准19英寸机架安装
