单模四芯DVI光端机

考迷你插头式4K光端机虑到接口的连接牢固，电接口采带锁定螺丝的DVI接口；外壳采用铝合金CNC成型匹配雕刻工艺，使内部发热元件产生的热量通过贴合的外壳内壁传导至壳外，确保器件稳定工作；信号链路采用HDMI标准的非压缩四光路设计，最大限度保证信号的“原汁原味”传输；为便于产品维护，并摆脱市场光模块一收一发绑定的困扰，该迷你光端机光接口采用能插拔的模块方式，并自主研发了双收双发光模块。

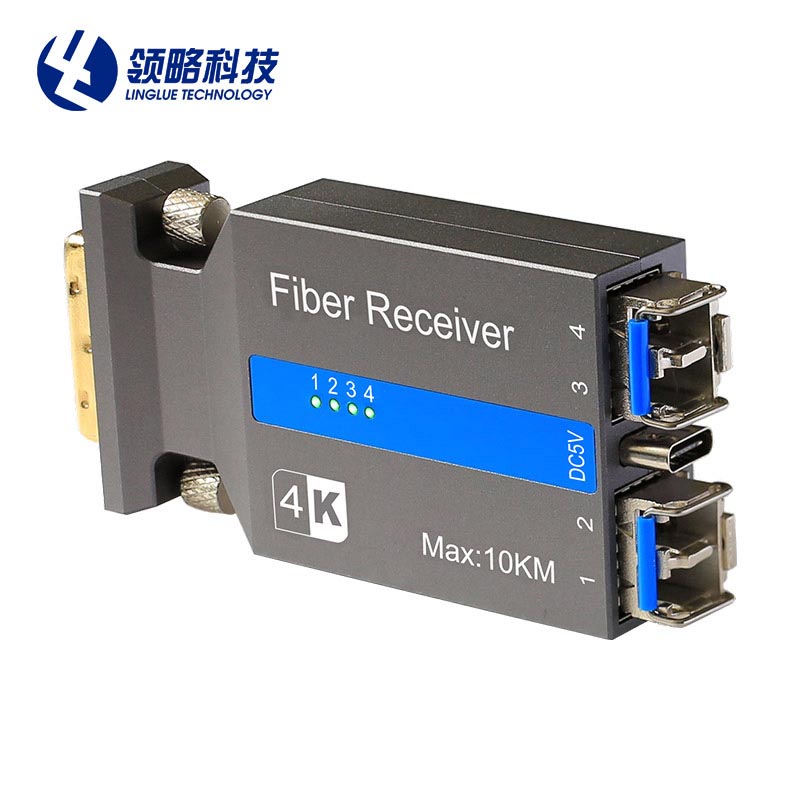

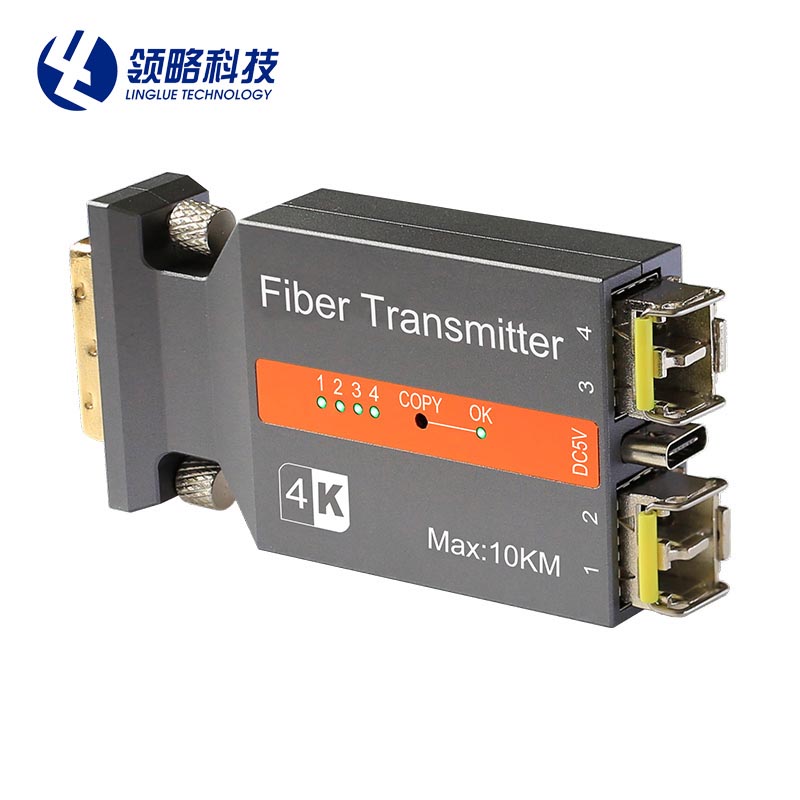

每个光路具有光信号检测指示，发送端自动匹配EDID信息，在遇到特殊DDC信息终端时，还可以通过发送端的COPY按钮，复制终端DDC信息，确保完美传输。

技术参数


DVI接口
最大数据速率：	8.91Gbps（每色2.97 Gbps）
最大像素时钟：	297 MHz
最大分辨率：	3840×2160P30
信号类型：	单链路DVI或HDMI(HDMI优先）
接口形式：	DVI-I(兼容HDMI)
信号幅度：	800mVp_p
阻抗：	100Ω
Fiber 接口
信号类型 :	Fiber
接口形式：	LC
光波长：	单模1310nm
最大数据速率：	3.2Gbps
传输距离：	10Km
光信号输出功率：	-9.5dBm
最大分辨率：	3840×2160P30
规格
电 源：	外接电源适配器：输入100V-250V/50Hz-60Hz 输出：DC5V/1A接口:TYPE-C(与手机充电插头通用）
工作环境：	工作温度：10℃-40℃ 相对湿度：5%-75%
外形尺寸：	产品尺寸：41mm(W)×74mm(L)×16.4mm(H) ( W×L×H )
产品重量：	净重：98g（不含外接电源）
可选配机架式集群供电器SMP-518AB尺寸：	483mm×260mm×66mm (W×L×H)（19英寸1U机箱共18路电源输出）


产品特色
l 采用整体铝镁合金材料，通过CNC成型匹配雕刻工艺，在确保小型化的同时，兼顾了足够的结构强度，以及良好的散热性能。
l 带锁定功能的DVI电接口，具有良好的电信号接触特性，保证了信号的稳定传输。
l 自主研发的双收和双发模块，为产品小型化提供了保障，并方便了产品后期的维护。
l 四芯单模设计，确保无压缩的超高速信号远距离传输。
l 采用与手机通用的TYPE-C电源接口，可选机架式集群供电器，方便多个集中使用。
l 内置智能EDID管理器，轻松匹配DDC信息，更有DDC信息学习拷贝功能。
l 每个光通道具备光路检测指示功能，能直观了解运行状态，方便故障排查。

自适应内置分辨率表


3840*2160P30	3840*2160P25	1920*1080P60	1680*1200P60
1680*1050P60	1440*1050P60	1440*900P60	1366*768P60
1280*1024P60	1280*720P60	1024*768P60

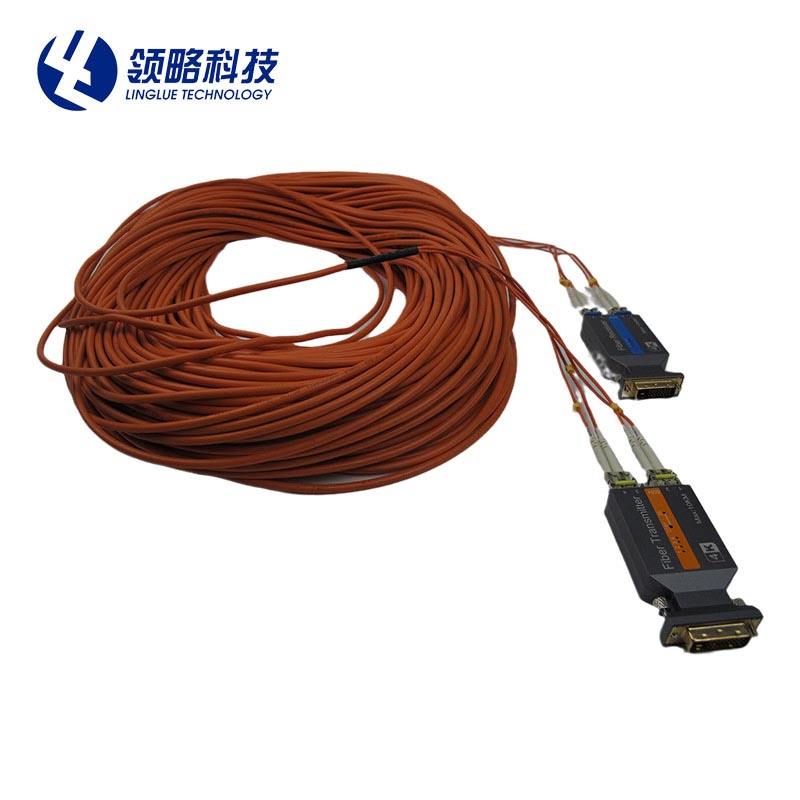

点对点传输示意图
